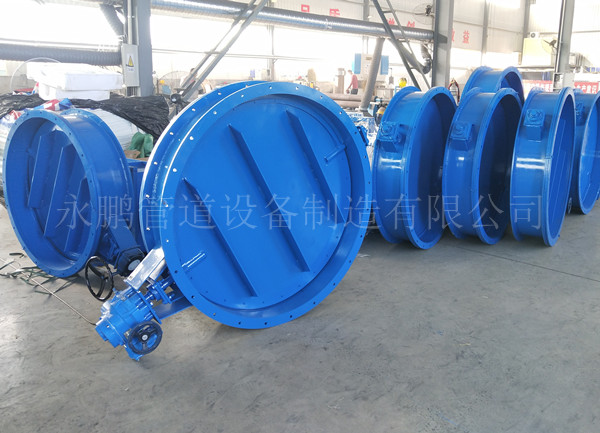

電動通風蝶閥

永鵬管道電動通風蝶閥是非密閉型蝶閥,一種結構簡單的調節閥,廣泛適用于建材,冶金,礦山,電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上,用以連通,啟閉或調節介質量.

相關標簽：通風蝶閥|管道膨脹節|手動通風蝶閥|方風門

技術咨詢熱線：

0317-8300612

詳細內容介紹

電動通風蝶閥又叫電動圓風門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。電動通風蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。

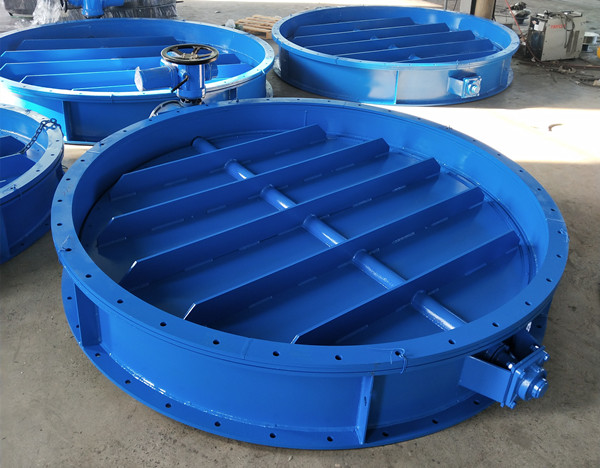

電動通風蝶閥與電動電執行機構配套廣泛應用于建材、治金、礦山、電力等生產過程，能自動控制或手動控制調節管路中介質流量之用。蝶瓣采用百葉多軸體結構，液體均勻，啟閉力均勻，動作靈敏，性能可靠。電動通風蝶閥有開關型和智能型二種，電動通風蝶閥與R執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前該閥門廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

電動通風蝶閥優點

1、啟閉方便迅速、省力、流體阻力小，可以經常操作。

2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。

3、可以運送泥漿，在管道口積存液體少。

4、低壓下，可以實現良好的密封。

5、調節性能好。

6、全開時閥座通道流通面積較大，流體阻力較小。

7、啟閉力矩較小，由于轉軸兩側蝶板受介質作用基本相等，而產生轉矩的方向相反，因而啟閉較省力。

8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。

9、安裝方便。

10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。

_ 技術參數：

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

_ _ _ 公稱通徑_ _ _	_ _ _ DN_ _ _ （mm）_ _ _	_ _ _ 50_ _ _ ～2000_ _ _	_	_
_ _ 公稱壓力_ _	_ _ PN_ （MPa）_ _	_ _ 0.05_ _	_ _ 0.25_ _	_ _ 0.6_ _
_ _ 試驗壓力_ _	_ _ 強度試驗_ _	_ _ 0.075_ _	_ _ 0.375_ _	_ _ 0.9_ _
_ _ 密封試驗_ _	_ _ ≤1.5%_ 泄漏量_ _	_	_	_
_ _ 適用介質_ _	_ _ 煤氣、含塵氣體、煙道氣等。_ _	_	_	_
_ _ 適用溫度_ _	_ _ 氣傳動、電傳動。_ _	_	_ _ _ _ _ _ _	_

_ 電動通風蝶閥外形連接尺寸：

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

_ _ _ DN_ _ _	_ _ _ D1_ _ _	_ _ _ D_ _ _	_ _ _ L_ _ _	_ _ _ L1_ _ _	_ _ _ H1_ _ _	_ _ _ H_ _ _	_ _ _ b_ _ _	_ _ _ Z-Фd_ _ _
_ _ 500_ _	_ _ 555_ _	_ _ 600_ _	_ _ 220_ _	_ _ 300_ _	_ _ 900_ _	_ _ 1270_ _	_ _ 8_ _	_ _ 208_ _
_ _ 600_ _	_ _ 655_ _	_ _ 700_ _	_ _ 220_ _	_ _ 300_ _	_ _ 950_ _	_ _ 1370_ _	_ _ 10_ _	_ _ 208_ _
_ _ 700_ _	_ _ 755_ _	_ _ 800_ _	_ _ 240_ _	_ _ 300_ _	_ _ 1000_ _	_ _ 1470_ _	_ _ 10_ _	_ _ 208_ _
_ _ 800_ _	_ _ 870_ _	_ _ 930_ _	_ _ 240_ _	_ _ 365_ _	_ _ 1120_ _	_ _ 1670_ _	_ _ 10_ _	_ _ 24-23_ _
_ _ 900_ _	_ _ 970_ _	_ _ 1030_ _	_ _ 260_ _	_ _ 365_ _	_ _ 1170_ _	_ _ 1740_ _	_ _ 12_ _	_ _ 24-23_ _
_ _ 1000_ _	_ _ 1070_ _	_ _ 1130_ _	_ _ 260_ _	_ _ 365_ _	_ _ 1220_ _	_ _ 1840_ _	_ _ 12_ _	_ _ 28-23_ _
_ _ 1120_ _	_ _ 1190_ _	_ _ 1250_ _	_ _ 280_ _	_ _ 420_ _	_ _ 1430_ _	_ _ 2110_ _	_ _ 12_ _	_ _ 28-23_ _
_ _ 1250_ _	_ _ 1320_ _	_ _ 1380_ _	_ _ 280_ _	_ _ 420_ _	_ _ 1495_ _	_ _ 2240_ _	_ _ 14_ _	_ _ 32-23_ _
_ _ 1400_ _	_ _ 1470_ _	_ _ 1530_ _	_ _ 300_ _	_ _ 420_ _	_ _ 1570_ _	_ _ 2390_ _	_ _ 14_ _	_ _ 36-23_ _
_ _ 1600_ _	_ _ 1670_ _	_ _ 1730_ _	_ _ 320_ _	_ _ 450_ _	_ _ 1745_ _	_ _ 3660_ _	_ _ 14_ _	_ _ 40-23_ _
_ _ 1800_ _	_ _ 1870_ _	_ _ 1930_ _	_ _ 340_ _	_ _ 450_ _	_ _ 1845_ _	_ _ 2860_ _	_ _ 16_ _	_ _ 44-23_ _
_ _ 2000_ _	_ _ 2070_ _	_ _ 2130_ _	_ _ 360_ _	_ _ 450_ _	_ _ 1945_ _	_ _ 3060_ _	_ _ 16_ _	_ _ 48-23_ _
_ _ 2240_ _	_ _ 2310_ _	_ _ 2370_ _	_ _ 380_ _	_ _ 480_ _	_ _ 2095_ _	_ _ 3330_ _	_ _ 18_ _	_ _ 48-23_ _
_ _ 2500_ _	_ _ 2570_ _	_ _ 2630_ _	_ _ 420_ _	_ _ 480_ _	_ _ 2225_ _	_ _ 3590_ _	_ _ 18_ _	_ _ 52-23_ _
_ _ 2800_ _	_ _ 2870_ _	_ _ 2930_ _	_ _ 440_ _	_ _ 480_ _	_ _ 2375_ _	_ _ 3890_ _	_ _ 18_ _	_ _ 60-23_ _
_ _ 3000_ _	_ _ 3070_ _	_ _ 3130_ _	_ _ 460_ _	_ _ 480_ _	_ _ 2475_ _	_ _ 4090_ _	_ _ 18_ _	_ _ 60-23_ _
