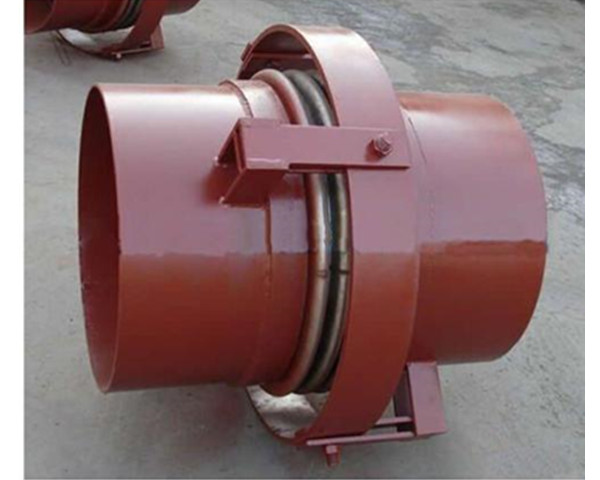

萬向鉸鏈波紋補償器也稱為萬向鉸鏈波紋伸縮節、萬向鉸鏈波紋膨脹節，是由兩個或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），可以補償管線任意平面內的角位移，鉸鏈波紋補償器廣泛適用于化工、石油、熱電、冶金，城市集中供熱采暖等管網中，地溝和高空架設的管道。同時，便于管路設計，便于安裝施工。

_

型號：本廠生產萬向鉸鏈不銹鋼波紋伸縮節DN100-DN6000，

壓力級別0.1MPa-2.5MPa

波紋伸縮節連接方式：①法蘭連接式②接管連接式

產品橫向補償量：±2-±9

_

萬向鉸鏈波紋補償器可以吸收三維方向的變形量，也可吸收任意方向的位移，主要用于電廠鍋爐送粉管道，吸收鍋爐爐膛向下熱膨脹和爐膛的橫向膨脹及送粉管道的熱位移。本補償器一般裝設在燃燒器入口的水平或垂直送粉管道上。規格系列DN100~DN6000，系列外的規格，可向我廠另行訂貨。

_

萬向鉸鏈波紋補償器性能參數

1、使用壓力:≤0.1MPa(設計爆破壓力≥0.35MPa);

2、使用溫度:.0~350℃

3、波紋管結構：奧氏體不銹鋼板雙層結構，內層0Cr17Ni14MO2,外層0Cr18Ni9(GB3280)

_

萬向鉸鏈波紋補償器同時吸收軸向位移X、橫向位移Y.應滿足X≤XO,Y≤YO.參數表中所列的軸向補償量主要為壓縮位移。疲勞壽命≥1000次。
